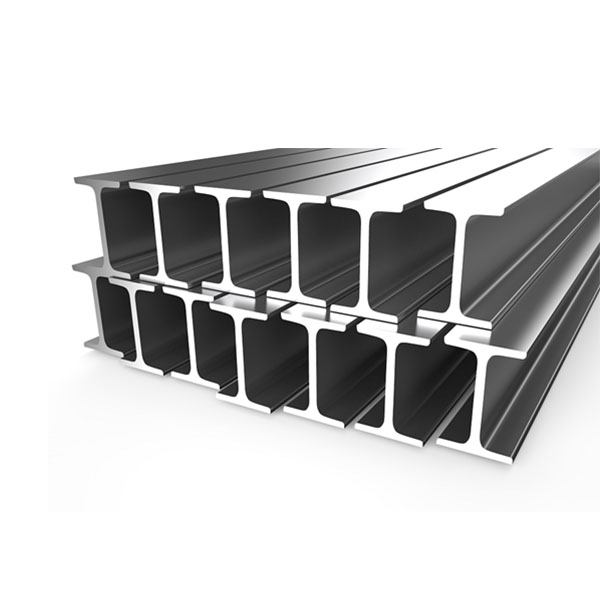

เหล็กไวด์แฟรงค์ (Wide Flange)
เหล็กไวด์แฟรงค์ จะมีชื่อเรียกคล้ายกับเหล็กเอชบีม คือ ตัวเฮช เหล็กเสา เหล็กปีก เสาบีม มีความยาวให้เลือกตั้งแต่ 1 เมตร, 6 เมตร, 9 เมตร และ 12 เมตร มีลักษณะรูปทรงที่คล้ายกับเหล็กเอชบีม และเหล็กไอบีม แต่เหล็กไวด์แฟรงค์ จะมีความกว้างของแผ่นตรงกลาง มากกว่าปีกทั้ง 2 ข้าง และมีขนาดบางกว่า แต่ยังคงความแข็งแรง ทนทาน สามารถรองรับน้ำหนักได้ดี เหมาะสำหรับงานโครงสร้าง ก่อสร้างอาคาร โรงงานขนาดใหญ่ และงานเชื่อม ฯลฯ
โดยเหล็กไวด์แฟรงค์ จัดเป็นเหล็กโครงสร้างรูปพรรณรีดร้อน (Hot rolled structural steel) ตามมาตรฐานอุตสาหกรรม มอก. 1227-2539 แบ่งเป็น Grade SS400, SS490, SS540, SM400, SM490, SM520
| ขนาด mm | น้ำหนัก kg | ||||||
| H | * | B | t1 | t2 | 1 m | 6 m | 9 m |
| 100 | * | 50 | 5 | 7 | 9.3 | 56 | 84 |
| 125 | * | 75 | 6 | 8 | 13.2 | 79 | 119 |
| 150 | * | 75 | 5 | 7 | 14 | 84 | 126 |
| 148 | * | 100 | 6 | 9 | 21.1 | 127 | 190 |
| 175 | * | 90 | 5 | 8 | 18.1 | 109 | 163 |
| 200 | * | 100 | 5.5 | 8 | 21.3 | 128 | 192 |
| 194 | * | 150 | 6 | 9 | 30.6 | 184 | 275 |
| 250 | * | 125 | 6 | 9 | 29.6 | 178 | 266 |
| 244 | * | 175 | 7 | 11 | 44.1 | 265 | 397 |
| 300 | * | 150 | 6.5 | 9 | 36.7 | 220 | 330 |
| 294 | * | 200 | 8 | 12 | 56.8 | 341 | 511 |
| 350 | * | 175 | 7 | 11 | 49.6 | 298 | 446 |
| 340 | * | 250 | 9 | 14 | 79.7 | 478 | 717 |
| 400 | * | 200 | 8 | 13 | 66 | 396 | 594 |
| 390 | * | 300 | 10 | 16 | 107 | 642 | 963 |
| 400 | * | 400 | 13 | 21 | 172 | 1,032.00 | 1,548.00 |
| 450 | * | 200 | 9 | 14 | 76 | 456 | 684 |
| 440 | * | 300 | 11 | 18 | 124 | 744 | 1,116.00 |
| 500 | * | 200 | 10 | 16 | 89.6 | 538 | 806 |
| 488 | * | 300 | 11 | 18 | 128 | 768 | 1,152.00 |
| 600 | * | 200 | 11 | 17 | 106 | 636 | 854 |
| 588 | * | 300 | 12 | 20 | 151 | 906 | 1,359.00 |
| 700 | * | 300 | 13 | 24 | 185 | 1,110.00 | 1,665.00 |
| 800 | * | 300 | 14 | 26 | 210 | 1,260.00 | 1,890.00 |
| 900 | * | 300 | 16 | 28 | 243 | 1,458.00 | 2,187.00 |
